Objekt

Architektur

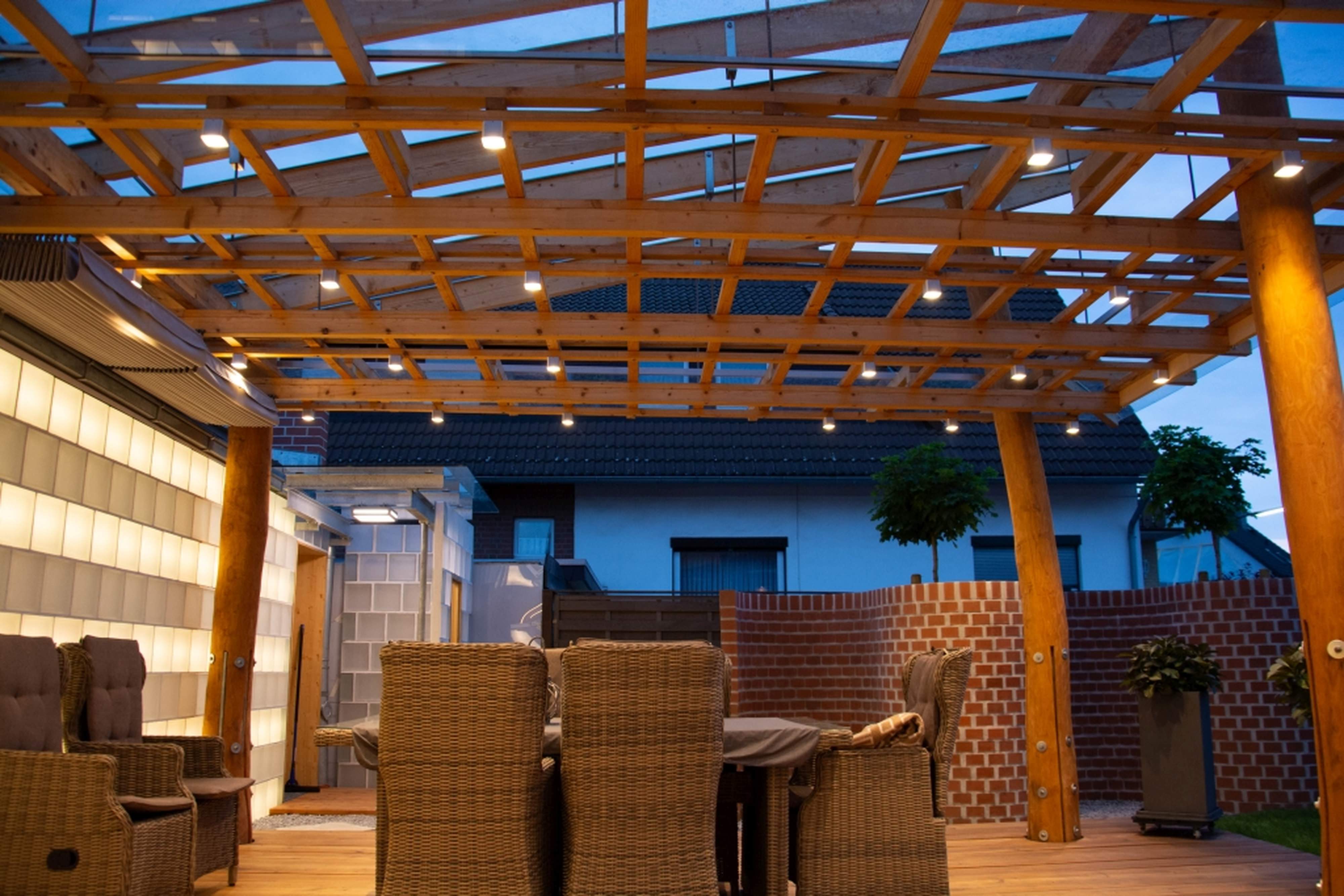

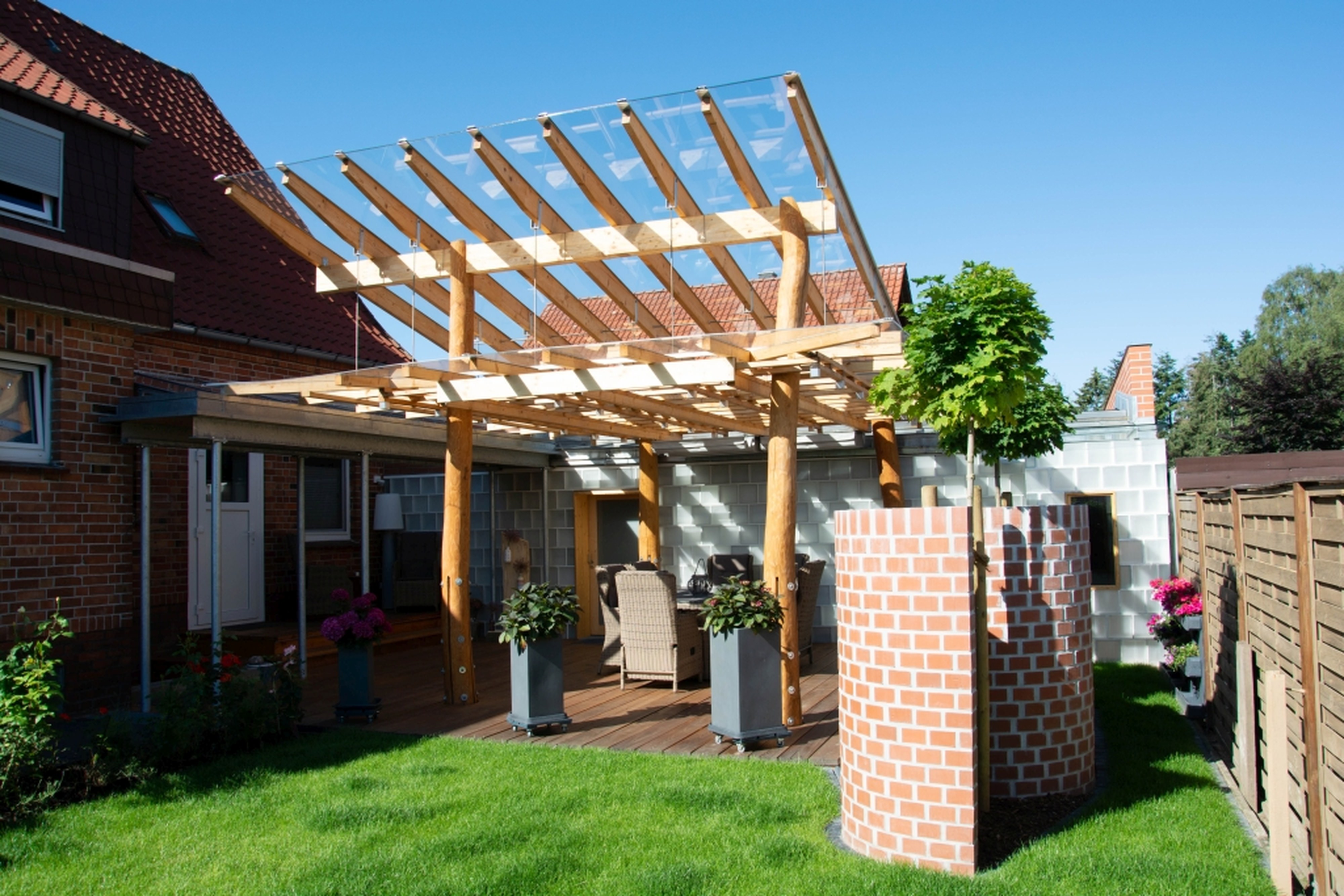

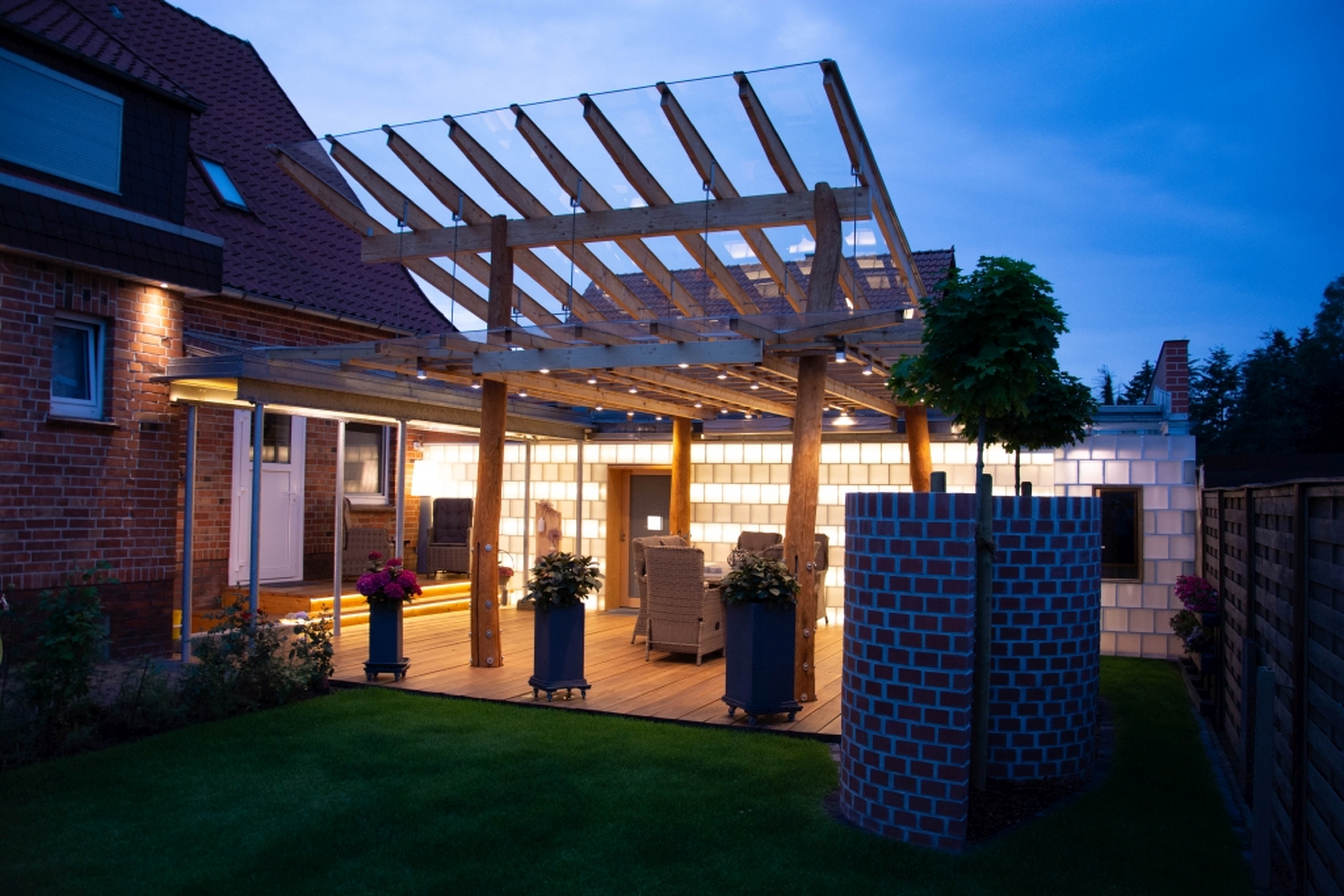

Die Holzkonstruktion des Terrassendaches besteht aus vier Robinienbaumstämmen, die eingespannt sind. Die Auskragung der First- und Fußpfette an dem südlichen Rand des geneigten Holzglasdaches hat mit der Lage der Garagentür und der der PKW-Stellplätze in der Garage zu tun. Die Einhälsung ist die angemessene Fügung von Balken und Stiel. Die Auskragungen der VSG-Glasscheiben schützen die Hirnholzflächen der Sparren und Pfetten. Die Schuppung des geneigten Holzglasdaches hat mit der kontrollierten, wohl dosierten Lüftung zu tun und den sehr hohen Kosten für Glasscheiben, die länger als 6 m sind. Das Regenwasser fließt von den Glasscheiben über die Stehfalzdeckung des neuen Doppelgaragendaches über die Garagendachregenrinne und wird in der neuen Zisterne gesammelt. Die Sparren werden durch Tropfbleche von dem in den Übergangszeiten auf der Glasscheibenunterseite herunterlaufenden Kondensat geschützt. Die Formbeständigkeit der zu gering dimensionierten Sparrenquerschnitte wird durch eine Zug-Druck-Gewindestange kompensiert.

Konstruktion

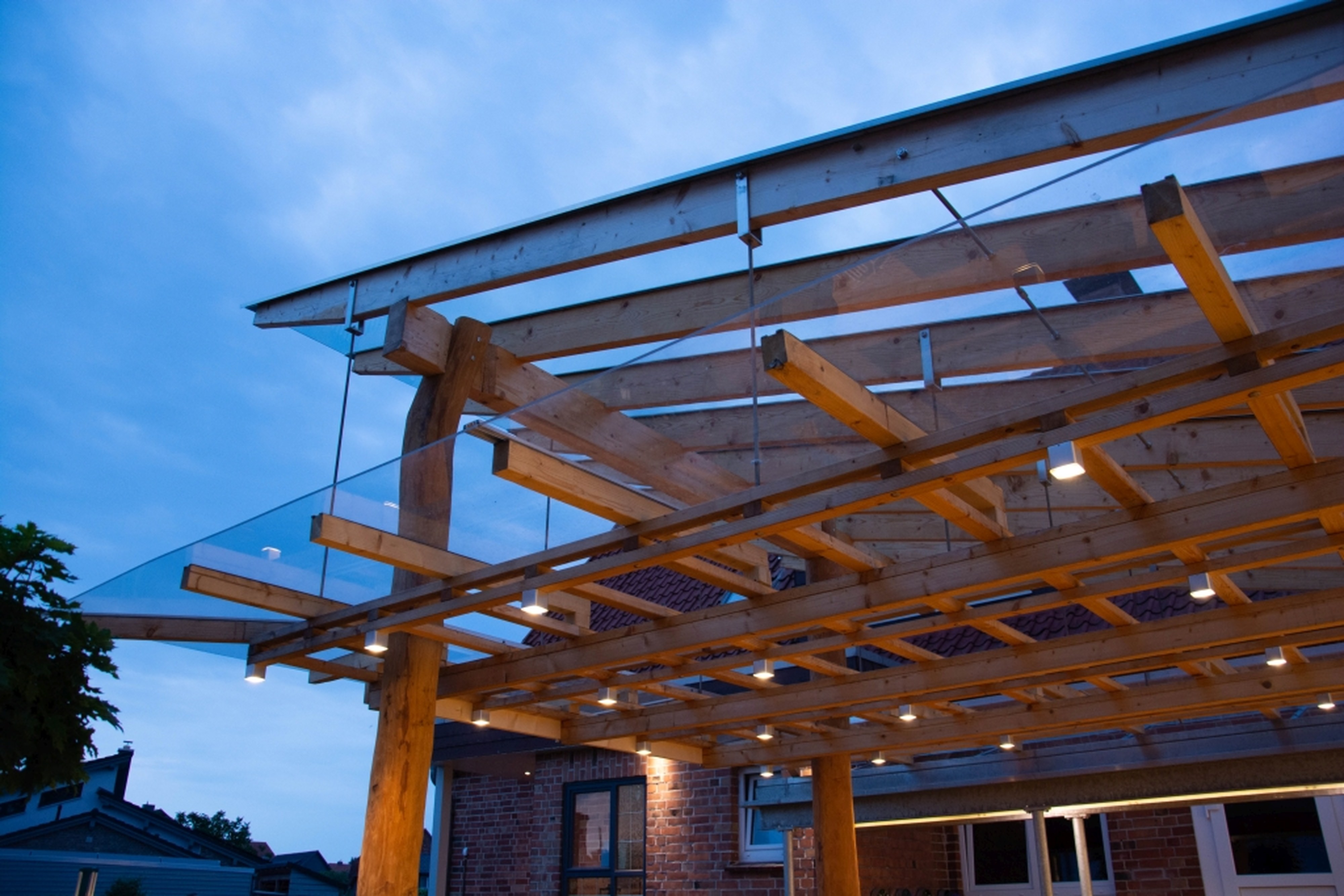

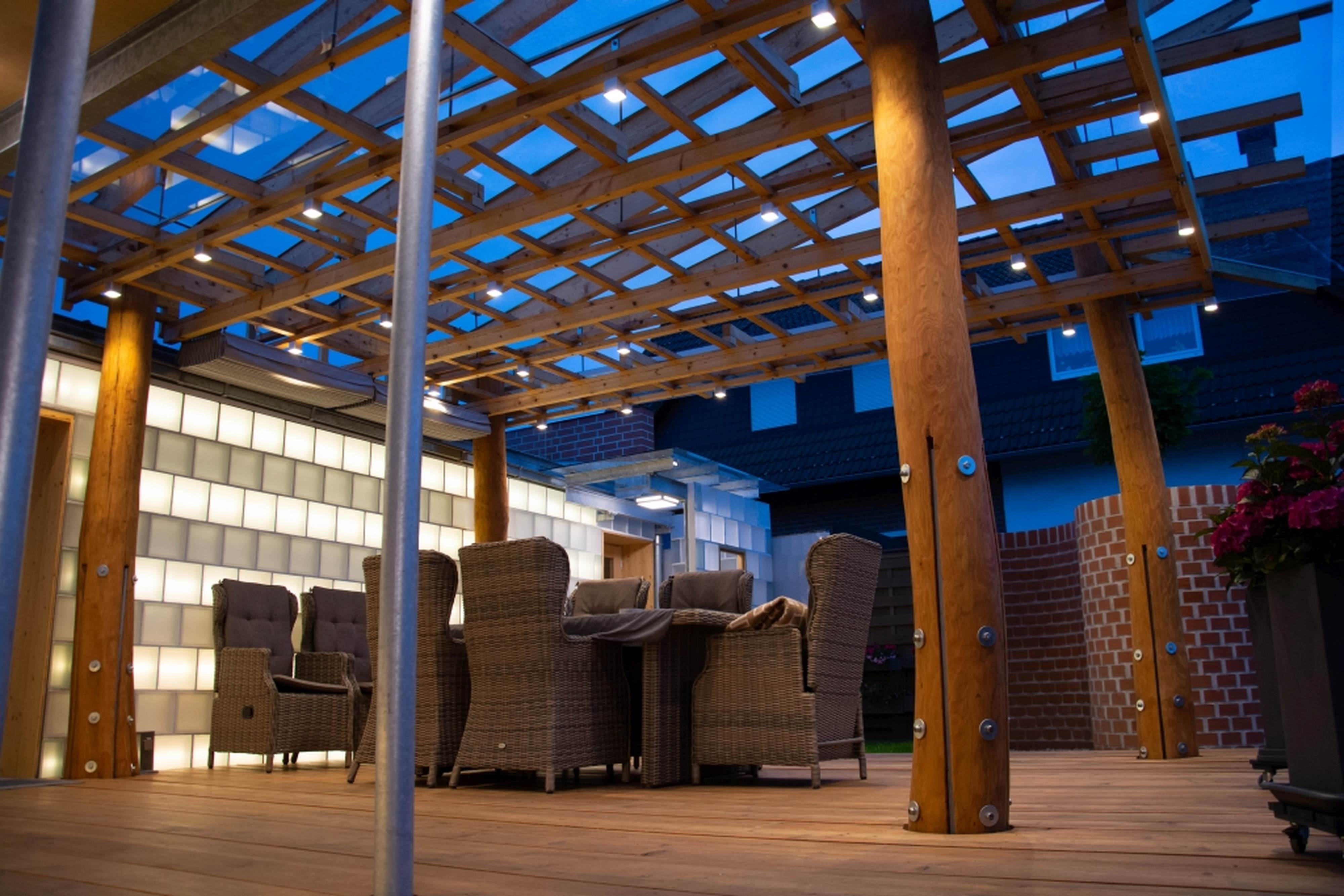

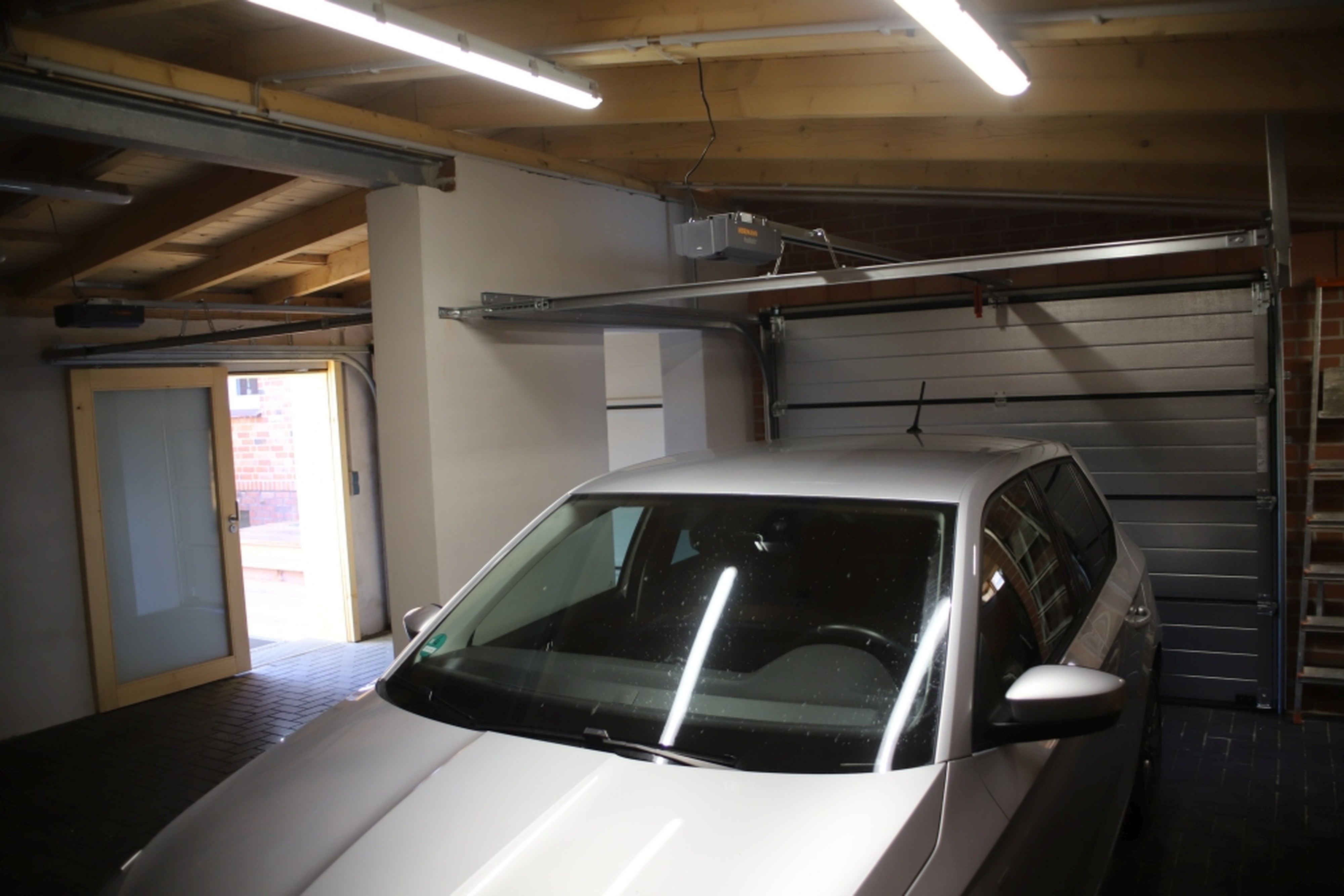

Es sollte ein wohnlicher Eindruck mit der neuen Lärchenholzterrasse baulich erreicht werden, kein technischer. Vor diesem Hintergrund wurden vier überdimensionierte mehr oder weniger gradwüchsige Robinienbaumstämme ausgewählt, die alle eingespannt und auf neuen Stahlbeton Einzelfundamenten gegründet worden sind. Die vier Robinienbaumstämme sind mit KVH-Holzprofilen aus Lärche mit Einhälsungen verbunden. Die neun Sparren sind nicht überdimensioniert und gelenkig mit den Pfetten verbunden. Die Position der beiden südlichen Robinienbaumstämme hat mit der Lage der Garagentür zu tun und mit der Position der beiden erweiterten, altersgerecht nutzbaren Einstellplätze. Diese Rückversetzung hat für das Tragwerk zur Folge, dass die Fuß- und Firstpfette auskragen. Die kreuzförmigen Stahlfüße sind entsprechend der großen Kräfte, die durch die Einspannung wirken, ca. 1m hoch. Jede der vier feuerverzinkten Stützenfüße besteht aus 16 mm starken Stegblechen, einer 10 mm starken Lagerblechplatte und 25 mm starken Fußplattenblechen ausgebildet.

Objektdaten

  • Nutzungsart: Terrase mit Garage
  • Projektart: Umbau
  • Fläche BGF: ca. 117,3 m²
  • Kubatur BRI: ca. 333 m³

Bauweise

  • Wände / Hülle: Sichtziegel- und Glasbausteinaußenwände

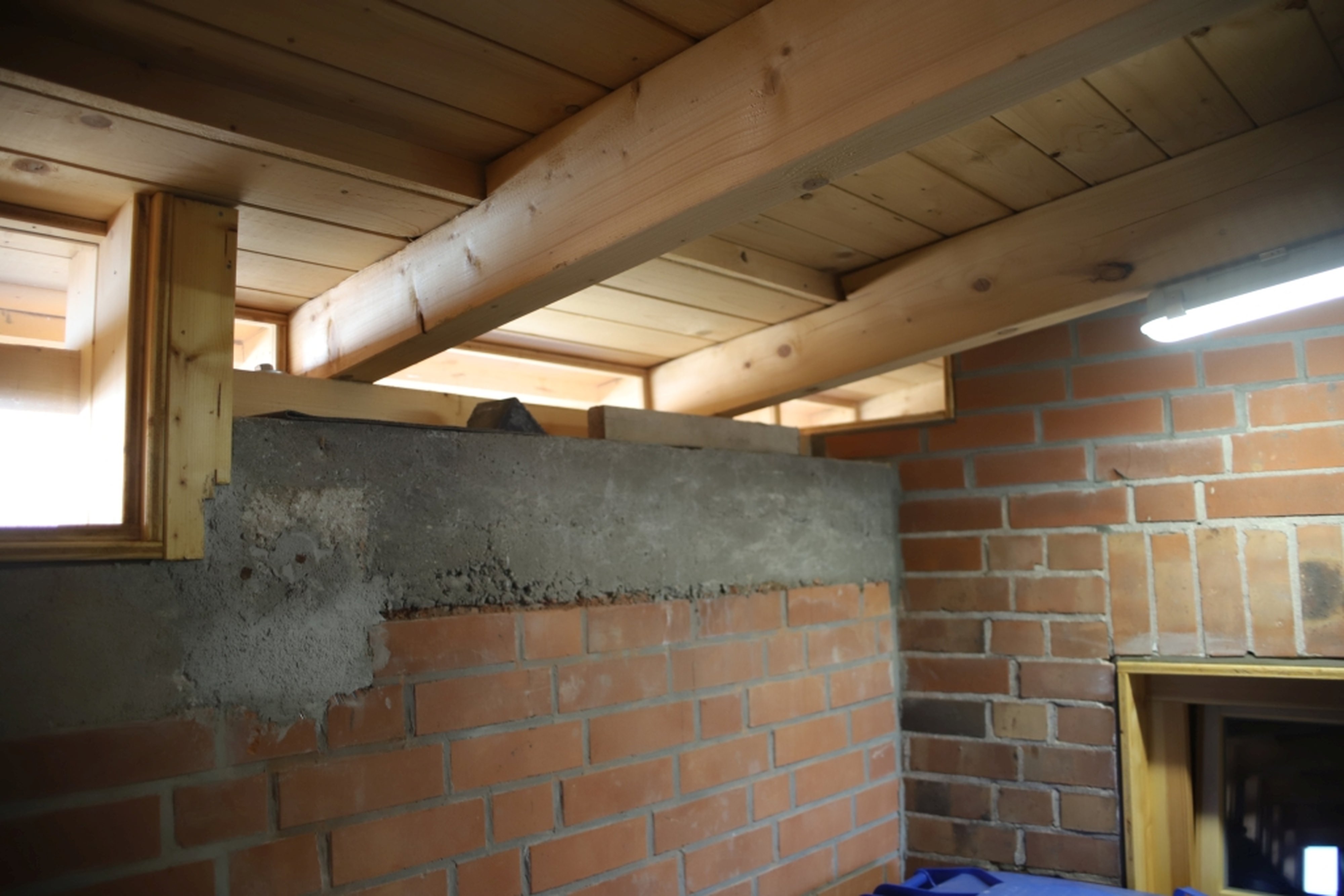

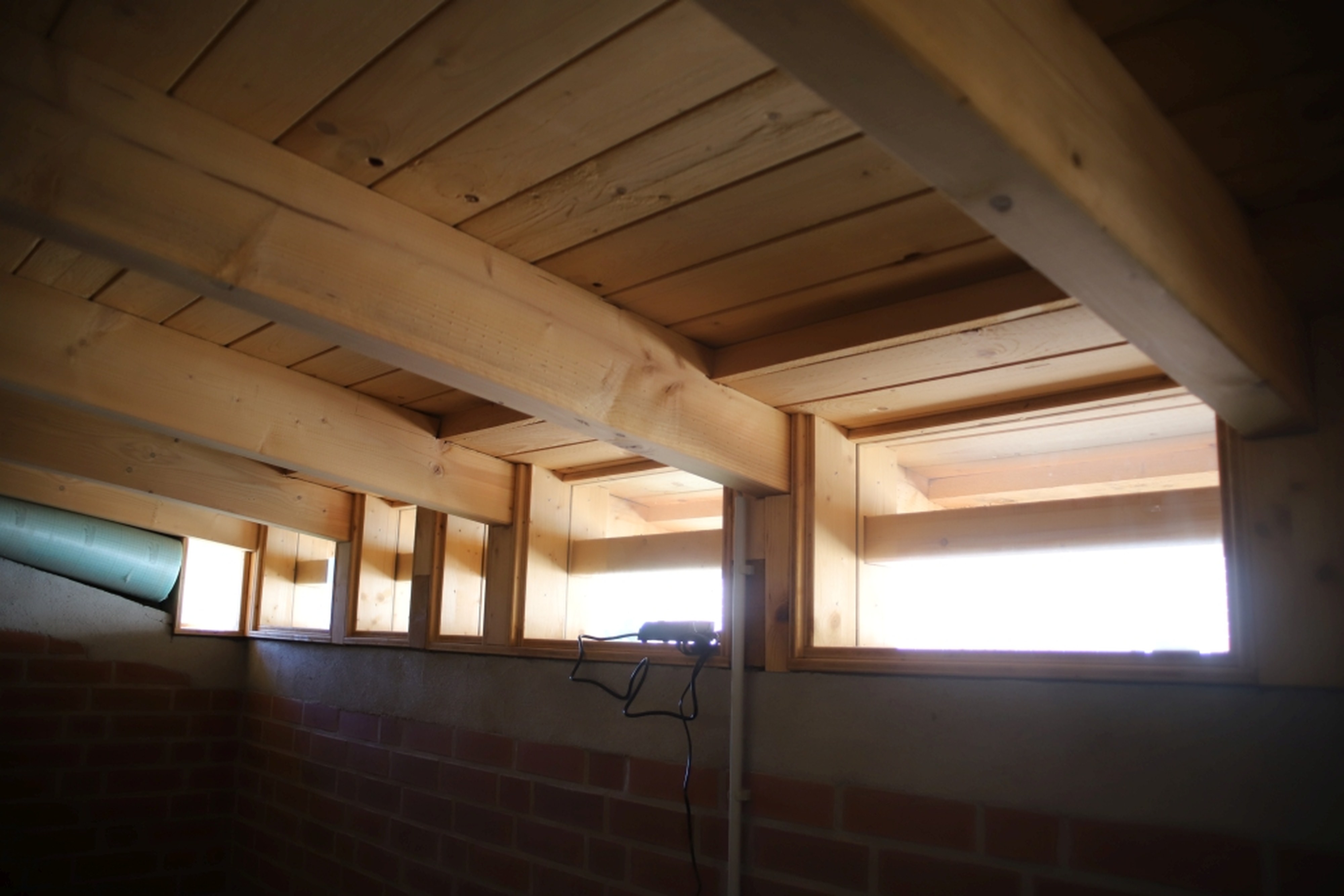

  • Decke: gestapelter, mehrlagiger, abgehängter Holzrost
  • Dach: Holz-Glasdach geschuppt

Baujahr

2020

Adresse

29379 Wittingen
Deutschland

Bauherrschaft

Uta und Matthias Rode

29379 Wittingen
